Hej tamo! Kao dobavljač valjanih cijevi s finovima, često me pitaju o maksimalnom radnom tlaku za ove cijevi. To je ključno pitanje, posebno za one u industriji poput proizvodnje energije, petrokemikalija i HVAC -a, gdje se ove cijevi široko koriste. Dakle, zaronimo pravo i istražimo ovu temu.

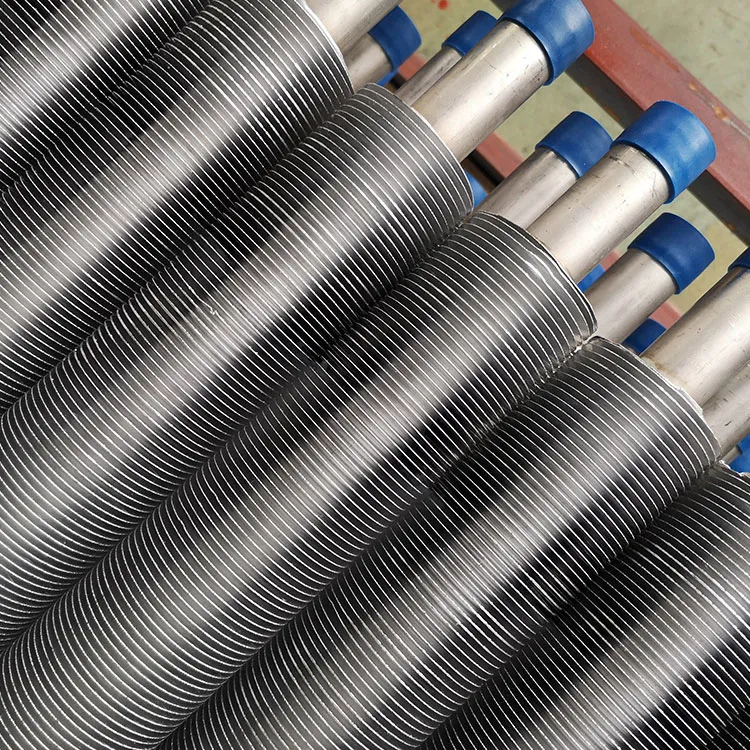

Razumijevanje valjanih cijevi s pernama
Prvo, prijeđite na to što su valjane cijevi. Te su cijevi u osnovi redovne cijevi s perajama koje se valjaju na vanjsku površinu. Peraje povećavaju površinu cijevi, što zauzvrat povećava učinkovitost prijenosa topline. To ih čini super korisnim u aplikacijama u kojima trebate brzo i učinkovito prenijeti toplinu.
Postoje različite vrste cijevi s finovima, poputVisoka frekvencijska zavarena spiralna cijev od peraje,,Integralna cijev s niskom perajem, iCijev. Ali u ovom blogu fokusiramo se na valjane cijevi.
Čimbenici koji utječu na maksimalni radni tlak
Maksimalni radni tlak valjanih cijevi za peraje nije jedna - veličina - odgovara - sav broj. Ovisi o nekoliko čimbenika.
Materijal cijevi
Materijal iz kojeg je cijev izrađen igra ogromnu ulogu. Na primjer, cijevi izrađene od nehrđajućeg čelika obično mogu podnijeti veće pritiske u usporedbi s onima izrađenim od ugljičnog čelika. Nehrđajući čelik ima bolju svojstva čvrstoće i korozije, što mu omogućava da izdrži veće unutarnje sile bez neuspjeha.
Debljina stijenke cijevi
Deblji zidovi cijevi mogu podnijeti veći pritisak. Kad se pritisak unutar cijevi poveća, zidovi moraju biti dovoljno jaki da ga sadrže. Epruveta s tankim zidom vjerojatnije je da će se deformirati ili puknuti pod visokim tlakom u usporedbi s cijevi s debljim zidom.
Dizajn peraje
Dizajn peraja također je važan. Ako su peraje prevelike ili previše usko raspoređene, na zid cijevi mogu staviti dodatni napon. To može smanjiti ukupni maksimalni radni tlak cijevi. S druge strane, dobro dizajnirana peraja koja ne uzrokuje pretjerani stres može koegzistirati s cijevi pod relativno visokim pritiscima.
Proizvodni postupak
Način na koji se peraje valjaju na cijev može utjecati na njegov kapacitet za rukovanje tlakom. Postupak proizvodnje visoke kvalitete osigurava dobru vezu između peraja i cijevi, što pomaže u održavanju integriteta cijevi pod pritiskom. Ako je veza slaba, postoji rizik od odvajanja peraja ili deformiranja cijevi pri nižim pritiscima.
Određivanje maksimalnog radnog tlaka
Pa, kako utvrditi maksimalni radni tlak za određenu valjanu cijev od pera? Pa, to je kombinacija teorijskih proračuna i praktičnih ispitivanja.
Teoretski proračuni
Inženjeri koriste različite jednadžbe na temelju principa mehanike i znanosti o materijalima. Te jednadžbe uzimaju u obzir čimbenike koje smo ranije spomenuli, poput svojstava materijala, debljine stijenke cijevi i dizajna peraja. Na primjer, formula napona obruča često se koristi za procjenu naprezanja u stijenki cijevi zbog unutarnjeg tlaka. Ako izračunati napon prelazi čvrstoću prinosa materijala cijevi, cijev će vjerojatno propasti.
Praktično testiranje
Pored teorijskih proračuna, bitno je stvarno testiranje u svijetu. Proizvođači poput SAD -a podvrgavaju testovima pritiska u kontroliranom okruženju. Postupno povećavamo pritisak unutar cijevi dok ne stignemo do točke gdje cijev počne pokazivati znakove kvara, poput curenja ili deformacije. To nam daje precizniju ideju o maksimalnom radnom tlaku za taj određeni dizajn cijevi.
Tipični maksimalni raspon radnog tlaka
Iako je teško dati točan broj za maksimalni radni tlak svih valjanih cijevi, mogu vam dati opću ideju o tipičnim rasponima.
Za cijevi manjih - promjera napravljenih od ugljičnog čelika s relativno tankim zidovima, maksimalni radni tlak može biti oko 100 - 200 psi (kilograma po kvadratnom inču). Ove se cijevi često koriste u manje zahtjevnim primjenama, poput nekih malih HVAC sustava.
S druge strane, epruvete veće - promjera izrađene od nehrđajućeg čelika visokog čvrstoća s debelim zidovima mogu u nekim slučajevima podnijeti pritiske do 1000 psi ili čak veće. Obično se koriste u industrijskim primjenama kao što su elektrane i petrokemijske rafinerije.
Važnost poznavanja maksimalnog radnog tlaka
Poznavanje maksimalnog radnog tlaka valjanih cijevi od peraja presudno je za sigurnost i učinkovitost.
Sigurnost
Ako upravljate cijevi pod tlakom većim od maksimalnog radnog tlaka, postoji značajan rizik od katastrofalnog kvara. To može dovesti do curenja opasnih tvari, požara ili eksplozija u industrijskim okruženjima. Pridržavajući se preporučenog maksimalnog radnog tlaka, možete osigurati sigurnost svojih zaposlenika i okruženja.
Učinkovitost
Upravljanje cijevima unutar njihovih sigurnosnih tlaka također pomaže u održavanju njihove učinkovitosti. Kad je cijev pod prekomjernim tlakom, ona se može deformirati, što može poremetiti protok tekućine iznutra i smanjiti učinkovitost prijenosa topline. Ostajući unutar preporučenog raspona tlaka, možete osigurati da cijev djeluje u najboljem redu.
Zaključak
Zaključno, maksimalni radni tlak za valjane cijevi od peraje ovisi o više faktora, uključujući materijal, debljinu stijenke cijevi, dizajn peraja i proces proizvodnje. Određivanje ovog tlaka zahtijeva kombinaciju teorijskih proračuna i praktičnog ispitivanja. Tipični rasponi mogu se uvelike razlikovati, od oko 100 - 200 psi za neke cijevi od ugljika - čelične cijevi do preko 1000 psi za cijevi od nehrđajućeg čelika visoke čvrstoće.
Ako ste na tržištu za valjane cijevi i želite znati više o njihovom maksimalnom radnom pritisku ili bilo kojim drugim tehničkim detaljima, nemojte se ustručavati. Tu smo da vam pomognemo da pronađete prave cijevi za vašu specifičnu aplikaciju. Bilo da gradite novu elektranu ili nadograđujete svoj HVAC sustav, imamo stručnost i proizvode koji će zadovoljiti vaše potrebe.
Reference
- "Priručnik o prijenosu topline" Rohsenow, Hartnett i Cho.
- "Znanost o materijalima i inženjering: uvod" William D. Callister, Jr.
- Industrijski standardi i smjernice za plovila za pritisak i cijevi od peraja.
