U području elektronike napajanja, učinkovito hlađenje je kritični faktor koji izravno utječe na performanse, pouzdanost i životni vijek elektroničkih komponenti. Kao dobavljač longitudinalnih cijevi s finovima, često su me pitali mogu li se ove cijevi učinkovito koristiti u hlađenju elektronike. U ovom ću blogu istražiti potencijal uzdužnih cijevi s finovima u ovoj aplikaciji, podržane znanstvenim razumijevanjem i praktičnim uvidima.
Razumijevanje zahtjeva za hlađenjem elektronike za elektroniku
Uređaji za elektroničku energiju, poput pretvarača, pretvarača i tranzistora s visokim napajanjem, stvaraju značajnu količinu topline tijekom rada. Ako se ta toplina ne rasprši pravilno, može dovesti do povećanih radnih temperatura, što zauzvrat može uzrokovati smanjenu učinkovitost, ubrzano starenje komponente, pa čak i neuspjehe sustava. Stoga, učinkovita otopina za hlađenje mora biti u stanju prebaciti toplinu s topline - generirajući komponente brzo i učinkovito.
Tipične metode hlađenja u napajačkoj elektronici uključuju hlađenje zraka, tekuće hlađenje i kombinaciju oba. Zračno hlađenje je relativno jednostavno i troškova - učinkovito, ali njegov je kapacitet hlađenja ograničen. S druge strane, tekuće hlađenje može osigurati veće brzine prijenosa topline, ali zahtijeva složeniji sustav, uključujući pumpe, radijatore i rashladno sredstvo.
Osnove longitudinalnih cijevi
Uzdužne cijevi od peraja su vrsta uređaja za poboljšanje topline. Kao što ime sugerira, peraje na tim cijevima rade paralelno s osi cijevi. Glavna funkcija ovih peraja je povećanje površine dostupne za prijenos topline. Povećavanjem površine, veća se toplina može prenijeti iz stijenke cijevi u okolnu tekućinu (bilo zraka ili tekućine), poboljšavajući na taj način ukupnu učinkovitost prijenosa topline.

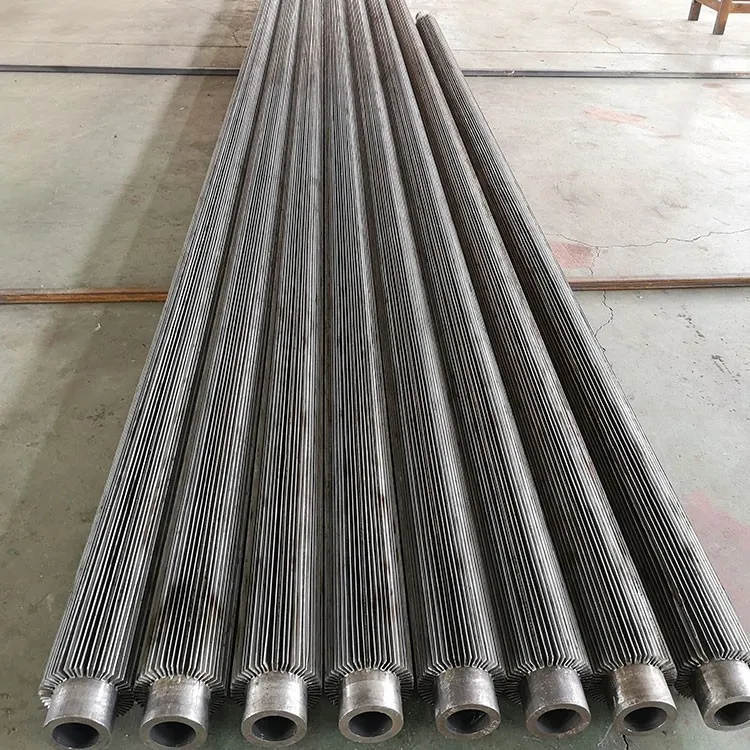

ALongitudinalna cijevobično se izrađuje od materijala kao što su bakar, aluminij ili čelik, ovisno o specifičnim zahtjevima za primjenom. Na primjer, bakar ima izvrsnu toplinsku vodljivost, što ga čini prikladnim za primjene gdje su potrebne visoke brzine prijenosa topline. Aluminij je, s druge strane, lagan i korozija - otporan, što je korisno u nekim okruženjima.
Mehanizmi za prijenos topline u uzdužnim cijevima od peraja
Proces prijenosa topline u uzdužnim cijevima od peraja uključuje provođenje i konvekciju. Provod se događa unutar stijenke cijevi i peraja, prenoseći toplinu s unutarnje površine cijevi (gdje je izvor koji stvara toplinu) na vanjsku površinu peraja. Konvekcija se tada odvija na površini peraja, gdje se toplina prenosi u okolnu tekućinu.
Učinkovitost prijenosa topline u cijevima od peraje ovisi o nekoliko čimbenika, uključujući geometriju peraja (poput visine peraje, debljine i tona), toplinskoj vodljivosti materijala cijevi i peraja, te karakteristikama protoka okolne tekućine. Dobro dizajnirana cijev od peraja može značajno poboljšati koeficijent prijenosa topline u usporedbi s običnom cijevi.
Prednosti korištenja uzdužnih cijevi s finovima u napajanju elektronike hlađenja
1. Povećana površina prijenosa topline
Jedna od najznačajnijih prednosti uzdužnih epruveta je njihova sposobnost povećanja područja prijenosa topline. U napajanju elektronike hlađenja, gdje je prostor često ograničen, to je presudna korist. Dodavanjem peraja u cijev, efektivna površina za prijenos topline može se povećati nekoliko puta, omogućavajući da se više topline rasprše u manjem volumenu.
2. Poboljšana učinkovitost prijenosa topline
Peraje na uzdužnim cijevima od peraja djeluju kao proširene površine, što može poboljšati koeficijent konvekcijskog prijenosa topline. To znači da se više topline može prenijeti iz cijevi u okolnu tekućinu po jedinici temperaturne razlike, što rezultira učinkovitijim hlađenjem.
3. Svestranost
Uzdužne cijevi od peraja mogu se koristiti i u sustavima hlađenim i hlađenim zrakom i tekućinom. U sustavima hlađenim zrakom, peraje mogu povećati područje prijenosa topline izložene zraku, poboljšavajući prirodno ili prisilno hlađenje konvekcije. U sustavima hlađenih s tekućinom, peraje mogu poboljšati prijenos topline između cijevi i rashladne tekućine, povećavajući ukupni kapacitet hlađenja.
4. Trajnost
Ovisno o korištenom materijalu, uzdužne cijevi od peraja mogu biti vrlo izdržljive. Na primjer, čelične cijevi od peraja mogu izdržati visoke pritiske i temperature, što ih čini pogodnim za teške radne uvjete u napajanju elektronike.
Izazovi i razmatranja
1. Pad tlaka
U sustavu protoka s tekućinom, prisutnost peraja može uzrokovati porast pada tlaka. To znači da je potrebno više energije za pumpanje tekućine kroz sustav. U energetskom elektroničkom hlađenju, gdje je energetska učinkovitost važna, taj pad tlaka treba pažljivo razmotriti i optimizirati.
2. Složenost proizvodnje
Proces proizvodnje uzdužnih cijevi s perama može biti složeniji u usporedbi s običnim cijevima. To može rezultirati većim troškovima proizvodnje, posebno za cijevi s složenim geometrijama peraje. Međutim, razvojem naprednih proizvodnih tehnologija, učinkovitost cijevi cijevi se poboljšava.
3.
U nekim primjenama peraje na cijevima mogu s vremenom akumulirati prljavštinu, prašinu ili druge onečišćenja. Ovo obrađivanje može umanjiti učinkovitost prijenosa topline cijevi s finovima. Potrebno je redovito čišćenje i održavanje kako bi se osiguralo dugoročne performanse sustava hlađenja.
Usporedba s ostalim tipovima cijevi
Na tržištu su dostupne i druge vrste cijevi za pehar, poputVisoka frekvencijska zavarena spiralna cijev od perajeiIntegralna cijev s niskom perajem. Svaka vrsta ima svoje prednosti i nedostatke.
Spirale cijevi s perama imaju spiralni uzorak peraje, koji može osigurati duži put protoka za tekućinu i poboljšati turbulenciju, što rezultira poboljšanim prijenosom topline. Međutim, oni mogu imati veći pad tlaka u usporedbi s uzdužnim cijevima od peraja. Integralne cijevi s niskim perajem obično se formiraju ekstrudiranjem peraja izravno iz materijala cijevi, što može pružiti dobru vezu između cijevi i peraja. Ali njihovo povećanje visine peraja i površine relativno su ograničeni u usporedbi s uzdužnim cijevima od peraja.
Real - Svjetske aplikacije
U napajanju elektronike, uzdužne cijevi od peraja korištene su u različitim aplikacijama za hlađenje. Na primjer, u sustavima hlađenja visokog napajanja, uzdužne cijevi od peraja mogu se koristiti kao dio hlađenog radijatora. Hladno sredstvo apsorbira toplinu iz komponenti pretvarača, a zatim je prenosi u cijevi od peraja, gdje se toplina raspršuje na okolni zrak.
U nekim jedinicama za napajanje u zrak, uzdužne cijevi od peraja mogu se koristiti za povećanje površine prijenosa topline u hladnjaku. Peraje na cijevima pomažu u poboljšanju prirodnog ili prisilnog hlađenja konvekcije, osiguravajući da jedinica za napajanje djeluje unutar sigurnosnog raspona temperature.
Zaključak
Uzdužne cijevi s perama imaju veliki potencijal u hlađenju elektronike. Njihova sposobnost povećanja područja prijenosa topline, poboljšanje učinkovitosti prijenosa topline i nude svestranost čini ih održivom opcijom za različite aplikacije za hlađenje. Međutim, treba pažljivo riješiti izazove poput pada tlaka, složenosti proizvodnje i kršenja.
Kao dobavljačLongitudinalna cijev, Razumijem važnost pružanja proizvoda visoke kvalitete koji zadovoljavaju specifične potrebe hlađenja elektronike. Naše cijevi s finovima dizajnirane su i izrađene s najnovijim tehnologijama kako bi se osigurale optimalne performanse i pouzdanost.
Ako tražite učinkovito rješenje za hlađenje za svoje aplikacije za napajanje elektronike, potičem vas da nas kontaktirate na detaljnu raspravu. Možemo pružiti prilagođena rješenja na temelju vaših specifičnih zahtjeva i pomoći vam da postignete učinkovito i pouzdano hlađenje za vaše uređaje za elektroničku energiju.
Reference
- Incropera, FP, & DeWitt, DP (2002). Osnove prijenosa topline i mase. John Wiley & Sons.
- Kakac, S., i Pramuanjaroenkij, A. (2005). Izmjenjivači topline: odabir, ocjena i toplinski dizajn. CRC PRESS.
- Shah, RK, & Sekulic, DP (2003). Osnove dizajna izmjenjivača topline. John Wiley & Sons.
